引脚定义

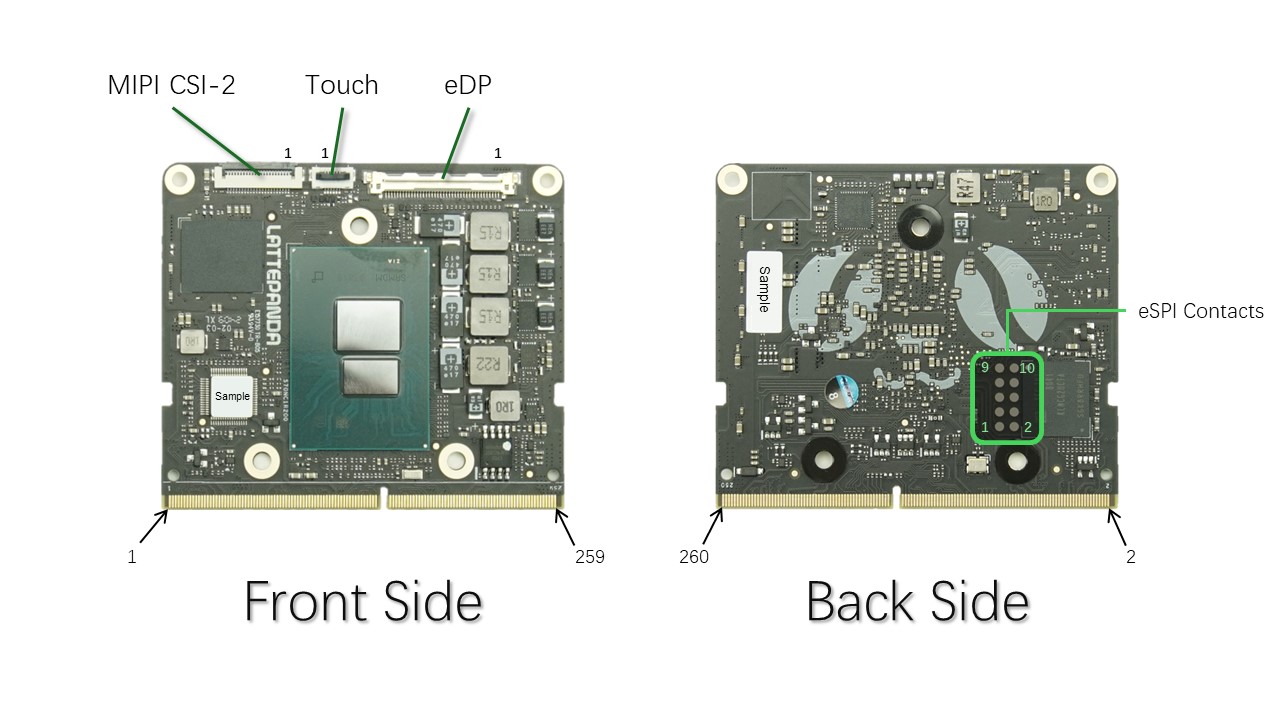

LattePanda Mu 全部引脚定义
⚠️ 注意:
由于存在大量功能复用引脚,因此在开始设计前请先查看 BIOS 功能文档。请勿直接根据此处的引脚定义文档进行设计。
eDP
I-PEX 20455-040E
| 编号 | 名称 | 类型 | 描述 |
|---|---|---|---|
| 1 | NC | ||
| 2 | GND | ||
| 3 | DDIA_TX3- | O | Lane 3 (-) |
| 4 | DDIA_TX3+ | O | Lane 3 (+) |
| 5 | GND | ||
| 6 | DDIA_TX2- | O | Lane 2 (-) |
| 7 | DDIA_TX2+ | O | Lane 2 (+) |
| 8 | GND | ||
| 9 | DDIA_TX1- | O | Lane 1 (-) |
| 10 | DDIA_TX1+ | O | Lane 1 (+) |
| 11 | GND | ||
| 12 | DDIA_TX0- | O | Lane 0 (-) |
| 13 | DDIA_TX0+ | O | Lane 0 (+) |
| 14 | GND | ||
| 15 | DDIA_AUX+ | O | Auxiliary channel (+) |
| 16 | DDIA_AUX- | O | Auxiliary channel (-) |
| 17 | GND | ||
| 18 | LCD_VCC | 逻辑电源 | |
| 19 | LCD_VCC | 逻辑电源 | |
| 20 | LCD_VCC | 逻辑电源 | |
| 21 | LCD_VCC | 逻辑电源 | |
| 22 | Selftest | O | 默认接地 |
| 23 | GND | ||
| 24 | GND | ||
| 25 | GND | ||
| 26 | GND | ||
| 27 | HPD | I | 插入检测 |
| 28 | GND | ||
| 29 | GND | ||
| 30 | GND | ||
| 31 | GND | ||
| 32 | BL_EN | O | 背光开启 |
| 33 | BL_PWM | O | 背光调光 |
| 34 | NC | ||
| 35 | NC | ||
| 36 | BL_PWR | 背光电源 | |
| 37 | BL_PWR | 背光电源 | |
| 38 | BL_PWR | 背光电源 | |
| 39 | BL_PWR | 背光电源 | |
| 40 | NC |
- LCD_VCC: +3.3V
- BL_PWR: 与 VDC 输入电压一致
- Selftest: 工厂测试引脚, 默认接地
Touch
前翻盖 6P 0.5mm FFC/FPC 排线接口
| 编号 | 名称 | 类型 | 描述 |
|---|---|---|---|
| 1 | I2C0_SCL | O | I2C 总线 |
| 2 | I2C0_SDA | I/O | I2C 总线 |
| 3 | GND | ||
| 4 | TOUCH_RST# | O | 触摸板复位 |
| 5 | TOUCH_INT | I | 触摸板中断 |
| 6 | +3.3V | 触摸板电源 |
MIPI CSI-2
前翻盖 22P 0.5mm FFC/FPC 排线接口
| 编号 | 名称 | 类型 | 描述 |
|---|---|---|---|
| 1 | GND | ||
| 2 | CSI_B_D0- | I | MIPI 数据 通道 0 |
| 3 | CSI_B_D0+ | I | MIPI 数据 通道 0 |
| 4 | GND | ||
| 5 | CSI_B_D1- | I | MIPI 数据 通道 1 |
| 6 | CSI_B_D1+ | I | MIPI 数据 通道 1 |
| 7 | GND | ||
| 8 | CSI_B_CK- | I | MIPI 时钟 |
| 9 | CSI_B_CK+ | I | MIPI 时钟 |
| 10 | GND | ||
| 11 | CSI_B_D2- | I | MIPI 数据 通道 2 |
| 12 | CSI_B_D2+ | I | MIPI 数据 通道 2 |
| 13 | GND | ||
| 14 | CSI_B_D3- | I | MIPI 数据 通道 3 |
| 15 | CSI_B_D3+ | I | MIPI 数据 通道 3 |
| 16 | GND | ||
| 17 | CAM_RST | O | 摄像头复位 |
| 18 | CAM_MCLK | O | 摄像头时钟 |
| 19 | GND | ||
| 20 | I2C1_SCL | O | I2C 总线 |
| 21 | I2C1_SDA | I/O | I2C 总线 |
| 22 | +3.3V | 摄像头供电 |
- CAM_RST: SoC GPP_A21
- CAM_MCLK: SoC GPP_D4
eSPI Contacts
2.54mm 间距测试点
| 名称 | 引脚 | 引脚 | 名称 |
|---|---|---|---|
| ESPI_IO0 | 9 | 10 | GND |
| ESPI_IO1 | 7 | 8 | NC |
| ESPI_IO2 | 5 | 6 | ESPI_RESET# |
| ESPI_IO3 | 3 | 4 | ESPI_CS0# |
| ESPI_CLK | 1 | 2 | +1.8V |
eSPI 总线测试点可抓取 SoC 与 SuperIO 通信,可用于连接诊断卡(该功能未测试)。
SODIMM
DDR4 SODIMM 引脚表太长,放在单独的 csv 文件中。
⚠️ 注意:
由于存在大量功能复用引脚,因此在开始设计前请先查看 BIOS 功能文档。请勿直接根据此处的引脚定义文档进行设计。
