引脚定义

LattePanda Mu 全部引脚定义

⚠️ 注意:
由于存在大量功能复用引脚，因此在开始设计前请先查看 BIOS 功能文档。请勿直接根据此处的引脚定义文档进行设计。

eDP

I-PEX 20455-040E

编号	名称	类型	描述
1	NC
2	GND
3	DDIA_TX3-	O	Lane 3 (-)
4	DDIA_TX3+	O	Lane 3 (+)
5	GND
6	DDIA_TX2-	O	Lane 2 (-)
7	DDIA_TX2+	O	Lane 2 (+)
8	GND
9	DDIA_TX1-	O	Lane 1 (-)
10	DDIA_TX1+	O	Lane 1 (+)
11	GND
12	DDIA_TX0-	O	Lane 0 (-)
13	DDIA_TX0+	O	Lane 0 (+)
14	GND
15	DDIA_AUX+	O	Auxiliary channel (+)
16	DDIA_AUX-	O	Auxiliary channel (-)
17	GND
18	LCD_VCC		逻辑电源
19	LCD_VCC		逻辑电源
20	LCD_VCC		逻辑电源
21	LCD_VCC		逻辑电源
22	Selftest	O	默认接地
23	GND
24	GND
25	GND
26	GND
27	HPD	I	插入检测
28	GND
29	GND
30	GND
31	GND
32	BL_EN	O	背光开启
33	BL_PWM	O	背光调光
34	NC
35	NC
36	BL_PWR		背光电源
37	BL_PWR		背光电源
38	BL_PWR		背光电源
39	BL_PWR		背光电源
40	NC

• LCD_VCC: +3.3V
• BL_PWR: 与 VDC 输入电压一致
• Selftest: 工厂测试引脚, 默认接地

Touch

前翻盖 6P 0.5mm FFC/FPC 排线接口

编号	名称	类型	描述
1	I2C0_SCL	O	I2C 总线
2	I2C0_SDA	I/O	I2C 总线
3	GND
4	TOUCH_RST#	O	触摸板复位
5	TOUCH_INT	I	触摸板中断
6	+3.3V		触摸板电源

MIPI CSI-2

前翻盖 22P 0.5mm FFC/FPC 排线接口

编号	名称	类型	描述
1	GND
2	CSI_B_D0-	I	MIPI 数据 通道 0
3	CSI_B_D0+	I	MIPI 数据 通道 0
4	GND
5	CSI_B_D1-	I	MIPI 数据 通道 1
6	CSI_B_D1+	I	MIPI 数据 通道 1
7	GND
8	CSI_B_CK-	I	MIPI 时钟
9	CSI_B_CK+	I	MIPI 时钟
10	GND
11	CSI_B_D2-	I	MIPI 数据 通道 2
12	CSI_B_D2+	I	MIPI 数据 通道 2
13	GND
14	CSI_B_D3-	I	MIPI 数据 通道 3
15	CSI_B_D3+	I	MIPI 数据 通道 3
16	GND
17	CAM_RST	O	摄像头复位
18	CAM_MCLK	O	摄像头时钟
19	GND
20	I2C1_SCL	O	I2C 总线
21	I2C1_SDA	I/O	I2C 总线
22	+3.3V		摄像头供电

• CAM_RST: SoC GPP_A21
• CAM_MCLK: SoC GPP_D4

eSPI Contacts

2.54mm 间距测试点

名称	引脚	引脚	名称
ESPI_IO0	9	10	GND
ESPI_IO1	7	8	NC
ESPI_IO2	5	6	ESPI_RESET#
ESPI_IO3	3	4	ESPI_CS0#
ESPI_CLK	1	2	+1.8V

eSPI 总线测试点可抓取 SoC 与 SuperIO 通信，可用于连接诊断卡（该功能未测试）。

SODIMM

DDR4 SODIMM 引脚表太长，放在单独的 csv 文件中。

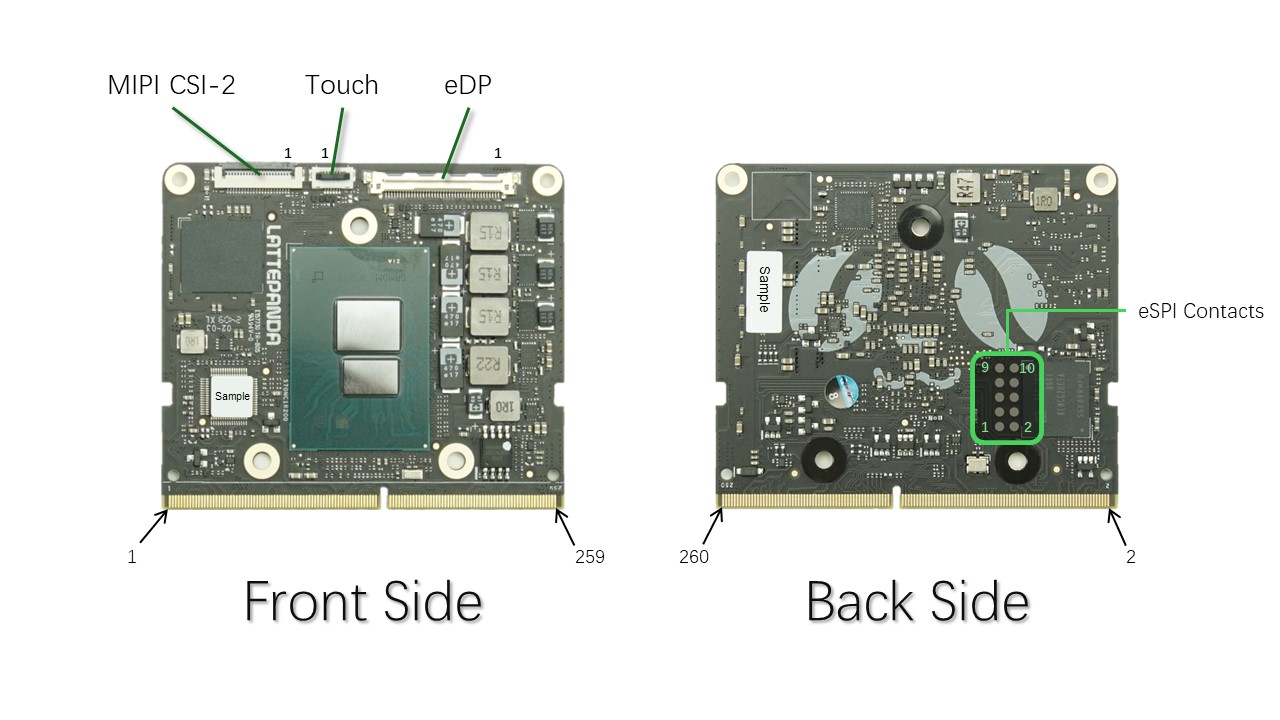

• 正面 Front Side
• 背面 Back Side

⚠️ 注意:
由于存在大量功能复用引脚，因此在开始设计前请先查看 BIOS 功能文档。请勿直接根据此处的引脚定义文档进行设计。
